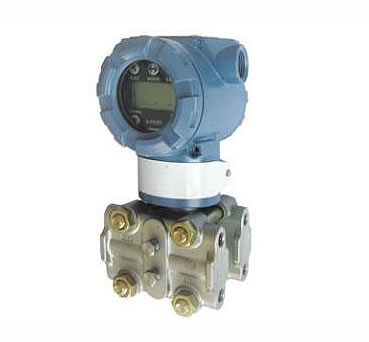

LJYC/LJCC智能/數字差壓/壓力變送器是本公司根據國際先進技術，聯合國內多方技術力量，共同研制開發的新型儀表。
本儀表采用微處理技術進行溫度特性和非線性補償，從而大幅度提高儀表測量精度，改善溫度特性，擴展了量程比，可增添智能化功能，進一步滿足了工業現場對儀表的高可靠性，高穩定性要求。
訂購熱線：0731-85670505
簡介
LJYC/LJCC智能/數字差壓/壓力變送器是本公司根據國際先進技術，聯合國內多方技術力量，共同研制開發的新型儀表。
本儀表采用微處理技術進行溫度特性和非線性補償，從而大幅度提高儀表測量精度，改善溫度特性，擴展了量程比，可增添智能化功能，進一步滿足了工業現場對儀表的高可靠性，高穩定性要求。在電容式壓力/差壓變送器中應用數字技術，除了確保儀表的高可靠性和其它優越性能外，也能實現智能儀表與控制室之間的遠程數字化連接，保證通訊的快捷可靠?？刂剖铱梢詫?duì)該變送器進行遠程詢或?qū)崟r(shí)組態。智能變送器的敏感元件與普通LJ系列電容式變送器完全相同,同樣具有穩定，可靠的各項優點。

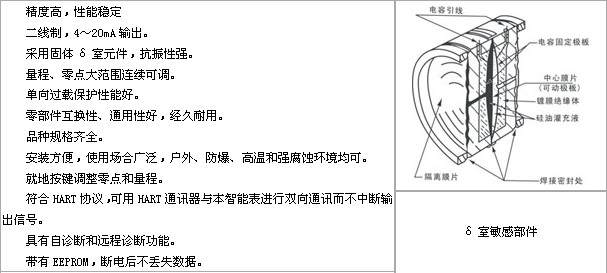

| 鑒于本系列產品設計和工藝的獨到之處，還有以下特點： 按可靠性設計方法，進行元器件和材料選擇；成品逐臺經過嚴格的穩定化和補償處理，保證每臺出廠的產品都優于技術標準，開箱和投運合格率均為100％。 制訂了高于國內同類產品的技術標準，增設專有項目，按照內控質量指標進行考核和檢驗，以確使出廠產品的實際綜合精度和穩定性位居國內產品的前列。 采用新穎結構和特殊工藝及設備，克服了用戶反映強烈的遠傳變送器漏油問題。 采用動態型面保護設計法，極大地提高了遠傳裝置的過載能力，并改善了溫度特性和精度。 可根據用戶使用工藝參數進行耐溫設計，保證變送器在額定的高溫條件下，穩定可靠地工作。 應用戶的要求，可進行抗真空設計，保證變送器在選定的真空下正常工作。 工作原理 模擬型電容式壓力、差壓變送器主要由實現壓力/電容轉換的δ室敏感部件和將電容轉換成二線制4～20mA.DC的電子線路板組成。當過程壓力從測量容室的兩側（或一側）施加到隔離膜片后，經硅油灌充液傳至δ室的中心膜片上，中心膜片是一個邊緣張緊的平膜片，在壓力的作用下，產生相應的位移(最大約0.1mm),該位移即形成差動電容變化，并經電子線路板的解調、振蕩和放大，轉換成二線制的4～20mA.DC輸出信號，輸出電流與過程壓力的大小成正比。 智能型電容式壓力、差壓變送器采用先進的集成電路及表面貼裝（SMT）技術，變送器的電子部件由一塊電路板組成。 變送器的微處理器控制A/D和D/A轉換的工作也能完成自診斷及實現數字通訊。工作時，一個數字壓力值被微處理器，并作為數字儲存，以確保精密的修正和工程單位的轉換。此外，微處理器也能完成傳感器的線性化、量程比、阻尼時間以及其它功能，EEPEOM存儲所有的組態、特性化及數字微調的參數，存儲器為非易失性的，因此，即使斷電，所有存儲的數據仍能完好保持，以隨時實現智能的通訊。 軟件:通過一臺HART通訊器對3051智能變送器進行測試和組態?；蛘咄ㄟ^任意的支持HART通訊協議的上位系統完成通訊。 HART協議使用工業標準的BBLL202移頻鍵控(FSK)技術，以1200Hz或2200Hz的數字信號疊加在4～20mA的信號上實現通訊。通訊時頻率信號對4～20mA的過程信號不產生任何干擾。 自診斷：智能變送器可完成連續地自診斷。如果變送器被檢測出故障，則變送器的輸出由用戶可選擇大于22mA |
或小于3.8mA其中一個值，并且任何的HART上位機設備均能顯示該變送器自診斷的特殊信息代碼。
格式化：格式化功能是在變送器進行初始化設定和對數字電子部件進行維護時使用的，標準的格式化菜單提供了兩個功能：特性化和數字微調。
●特性化：盡管3051智能變送器在出廠時就已被特性化處理好，但用戶仍可以使用這一功能將現有的3051模擬變送器作一些簡單的更新，使它轉換為智能型。特性化功能：調節3051智能電容式變送器的電子部件,讓它正確地反映傳感器的輸出。
●本功能允許對變送器的特性進行數字標定，以達到制造廠標定的壓力標準值。數字微調包括兩種獨立的操作：
①傳感器微調：可以調節數字過程變量的讀數，使之精確反映壓力輸入；
②模擬輸出調整：使儀表的數字電流與儀表的4～20mA模擬輸出電流一致。
組態：●標準組態：除非特別指定，否則將按下列組態供貨；
工程單位：KPa；4mA-0KPa；20mA—量程上限值；輸出—線性。
●軟件標簽：空白[；軟件標簽（8個字符），除非指明，否則是空白]。

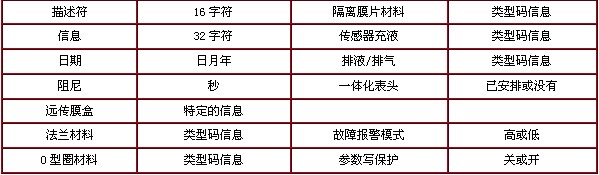

●除標準組態參數外，用戶還可以指定下表附加的數據。
用途
LJYC/LJCC差壓變送器主要用于測量液體、氣體或蒸汽的差壓、壓力、液位和密度，然后將其轉換成4～20mA.DC信號輸出。

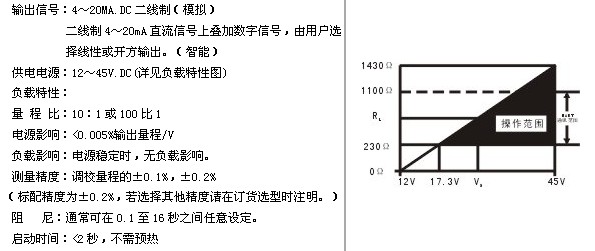

通用技術性能和參數
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：DP類零位誤差：對于14MPa，±0.1%最大量程限值或±0.25%最大量程限值（量程代號為3)，在管
道壓力下通過調零給予校正。
HP類零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重 量：3.9Kg（不包括附件）

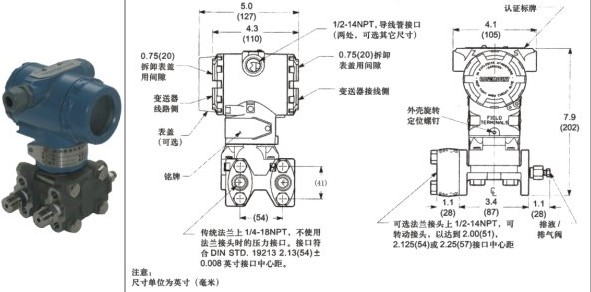

典型產品外形尺寸
安裝形式

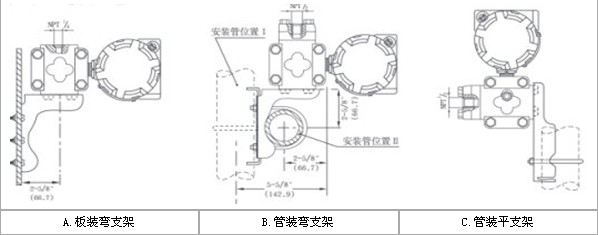

變送器的安裝方式有三類：一是借助于多種結構的安裝支架（圖A～C ），獨立安裝于測量對象之外；

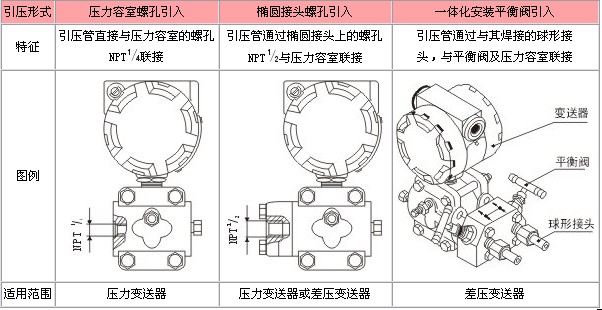

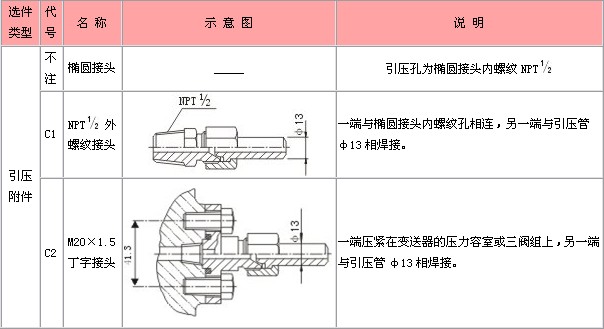

●引壓連接方式

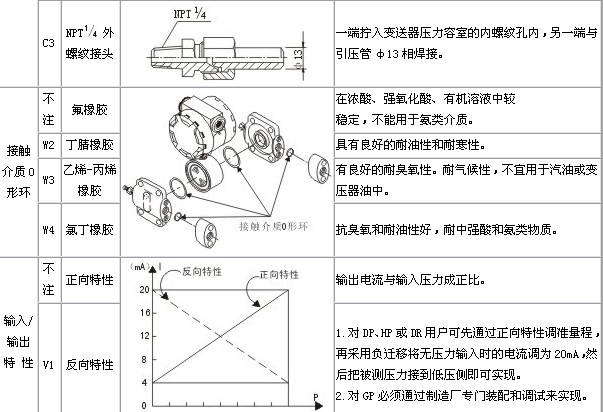

●引壓連接方式

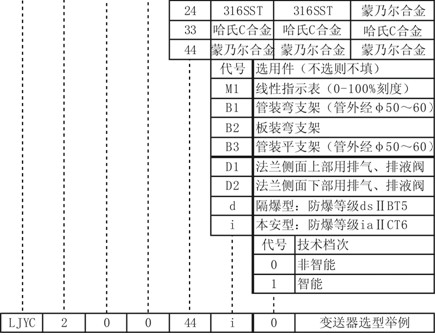

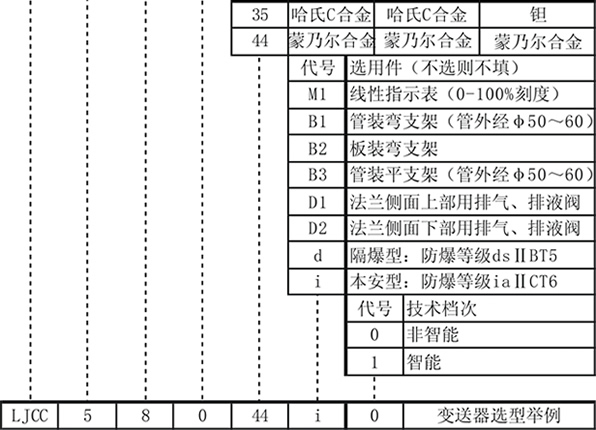

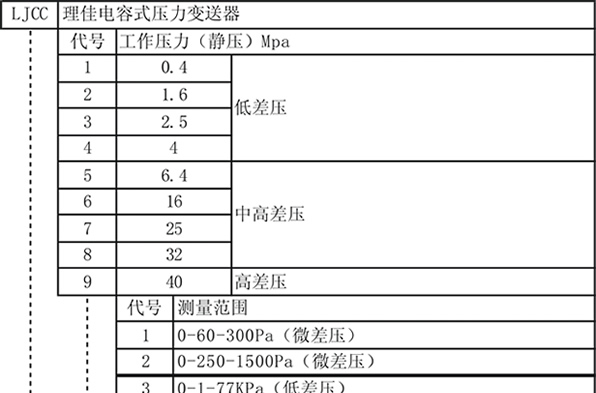

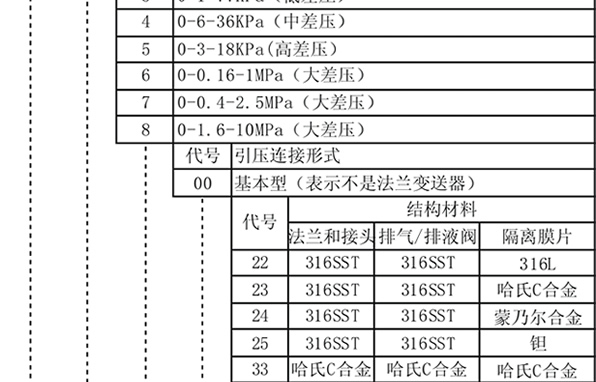

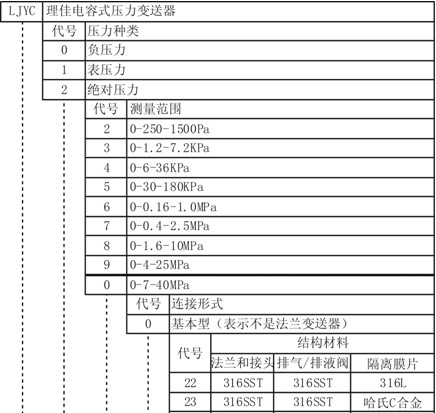

選型表：
